EVO PCB

Baugruppenreinigung – Feinstreinigung in der Elektronikfertigung

Die Reinigungssysteme der EVO PCB-Serie sind kompakte Einkammersysteme zur Feinstreinigung von elekronischen Baugruppen und Bauteilen.

Mit dieser Reinigungsmaschinengeneration kombinieren wir hocheffiziente Miele Industrie-Reinigungsautomaten mit unserem eigens entwickelten MATTHES Recycling System (MRS)
zu einer präzisen und wirtschaftlichen Gesamtlösung.

Eine permanente, vollautomatische Messung, Regelung und Nachdosierung der Reinigungsmedien garantieren höchste Prozesssicherheit und Qualität.

EVO PCB

Reproduzierbare Reinigungsqualität

Besonders bei hochwertigen Baugruppen aus den Bereichen Medizin, Automotive, Rüstung sowie Luft- und Raumfahrt sind optimale Reinigungsergebnisse zur Vermeidung von Ausschüssen in der Produktion und Fehlfunktionen im Einsatz zwingend notwendig.

Die gründliche Entfernung von Flussmittelrückständen, Harzen und anderen Produktionsrückständen auf Leiterplatten dient als ideale Vorbereitung auf Folge-prozesse wie Bonden, Beschichten bzw. Lackieren.

Eine optimale Reinigung von Misprints (Fehldrucken) hilft Ihnen, wertvolle Ressourcen und Kosten einzusparen.

Mit den Präzisionsreinigungssystemen der EVO PCB-Serie sind Sie auf die stetig wachsenden Anforderungen, welche die Reinigung von bestückten und unbestückten Leiterplatten mit sich bringt, perfekt vorbereitet.

  • Ausstattungsmerkmale und technische Details

    Kapazität (Europakarten 100 x 160 mm): 76 Stück
    mit Standard Ober- und Unterkorb O500 (37 Stück) / U500 (39 Stück)

    Aufgrund ihrer kompakteren Bauweise sind die Reinigungsautomaten der EVO PCB Serie bestens in bestehende Prozessumgebungen integrierbar.



    Wichtige Ausstattungsmerkmale

    PerfectTouchControl

    Modular erweiterbare Eaton-SPS (CAN-Bus)

    Bedienung über 10,5-Zoll-Touchscreen (Windows basiert) im gebürstetem Edelstahlgehäuse (chemieresistent, mit Handschuhen bedienbar)

    PerfectSpeedSensor-Sprüharmüberwachung

    Zuverlässige Reinigungsleistung durch Überwachung der Sprüharm-Drehzahl

    PerfectFlow

    Medien- und temperaturunabhängige Ultraschall-Dosiervolumenkontrolle Reproduzierbare Reinigungsqualität durch präzise Dosierung sämtlicher Medien

    PerfectPureSensor

    Integriertes Leitfähigkeits-Messmodul zur Überwachung der finalen Spülphase

    PerfectHepaDrying

    Optimale Trocknungsergebnisse, frei von unerwünschten Partikeln und Schwebstoffen aus der Raumluft



    TOP-Feature der EVO PCB PREMIUM

    PerfectLiveControl2  powered by Zestron Eye oder KYZEN Analyst

    Digitale Echtzeit-Konzentrationsmessung, live Überwachung und automatische Nachdosierung im Medienzulauf. Prozessbedingte Schwankungen, die zur Beeinträchtigung der Konzentration des Reinigungsbades führen, werden vollautomatisch ausgeglichen. Wasser und Reinigungskonzentrat werden in Echtzeit zugeführt und sorgen für ein Optimum an Prozesssicherheit.



    TOP-Option der EVO PCB PREMIUM

    Traceability

    Aufzeichnung und Speicherung folgender Prozessdaten:

    • Zuordnung der PCBs zum Waschgang über Batchnummer (Handscanner optional)

    • Reinigungsautomat (Typ und Seriennummer)

    • Maschinenstandort

    • Gewähltes Reinigungsprogramm

    • Datum / Uhrzeit Programmstart

    • Konzentration des Reinigers (EVO PCB PREMIUM)

    • Temperatur Tank

    • Pumpendruck

    • Leitwertmessung der Spülphase

    • Fehlermeldungen

    • Programm Ok (Ja / Nein)

    • Datum / Uhrzeit Programmende

    Sensorik und Steuerung über CAN-Bus erweiterbar

    Konnektivität

    • Einbindung in vorhandenes Firmennetzwerk über LAN/WAN möglich (Router optional)

    • Überwachung des Reinigungsprozesses / Statusabfrage

    • Zugriff auf Traceability-Logfile

    • Ferndiagnose



    Weitere Ausstattungsmerkmale

    • Dampfschwadenkondensator (abluftfrei)
    • Komplette Edelstahlverrohrung des MRS-Moduls (Matthes Recycling System)
    • Schubfach für 4 × 5 l Kanister
    • Sensorik für automatische Korb-/Wagenerkennung
    • Programmausfallsicherung
    • 2 redundante Sensoren zur Temperaturregelung und Überwachung
    • Miele Waterproof System zum Schutz gegen Leckageschäden
    • Fernwartungsfähig

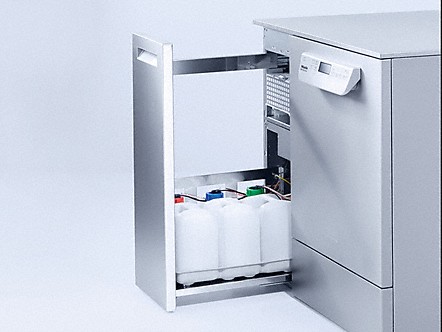

    Medienkanister

    Medienkanister

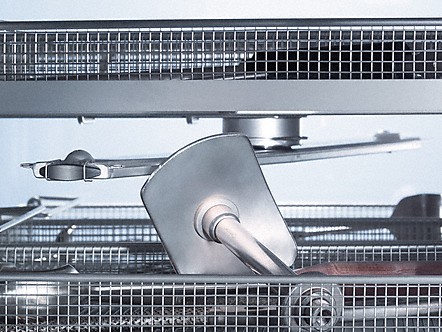

    PerfectSpeedSensor-Sprüharmüberwachung

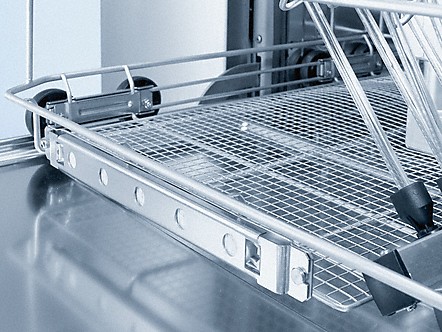

    Wagenerkennung

    Wagenerkennung



    Zubehör

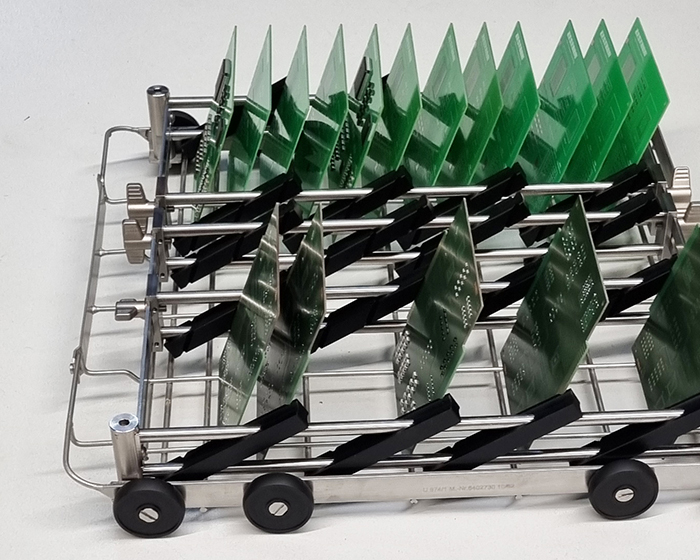

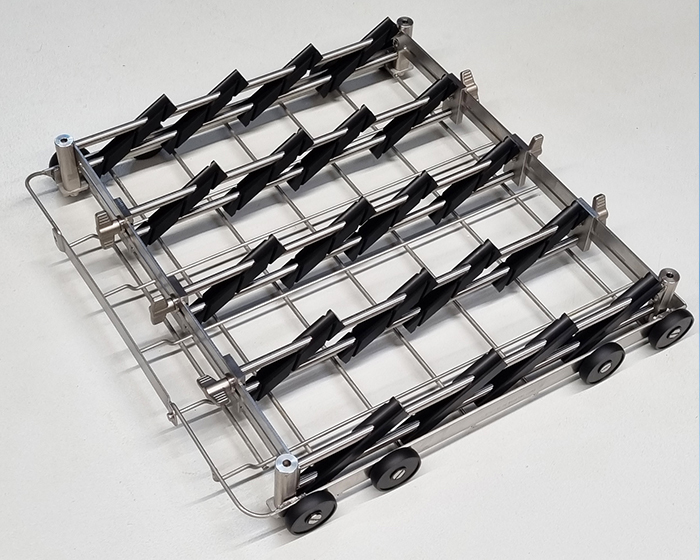

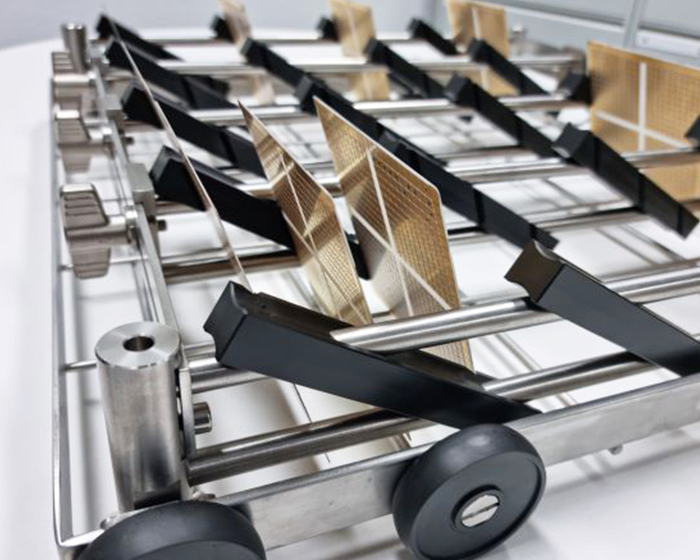

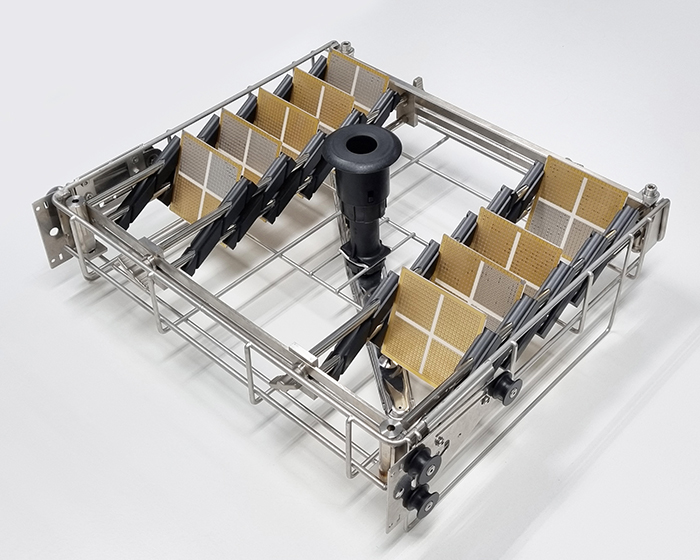

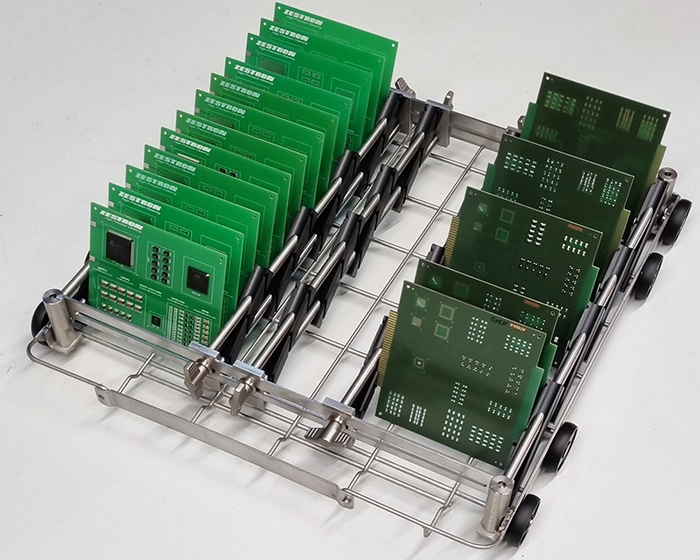

    EVO VARIO Korbsystem

    Präzisionsfrästeile aus Edelstahl und ESD-leitfähigem HDPE-Kunststoff, chemikalienbeständig, abrieb- und schnittfest, Führungsschienen horizontal stufenlos verstellbar, Leiterplattenhalter aus ESD-Kunststoff für Leiterplatten bis
    4,0 mm Dicke, Korb mit Rollen aus ESD-Kunststoff

    EVO PCB



    EVO PCB



    EVO PCB



    EVO PCB



    EVO PCB





    EVO Standard Korbsystem

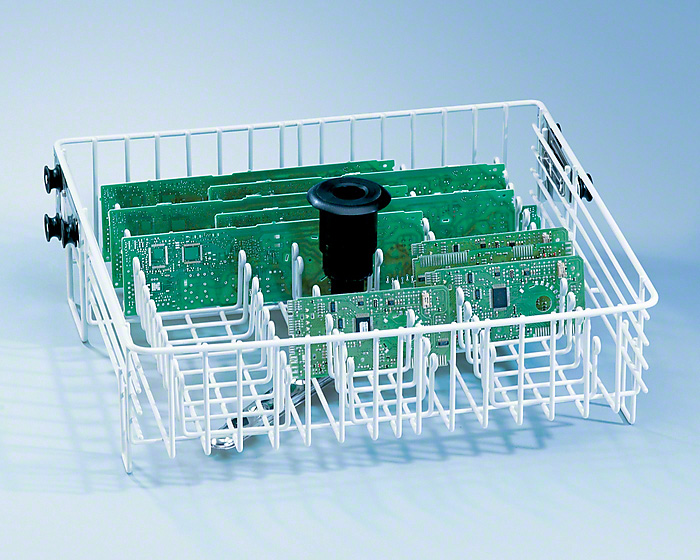

    Oberkorb O 500

    Oberkorb O500

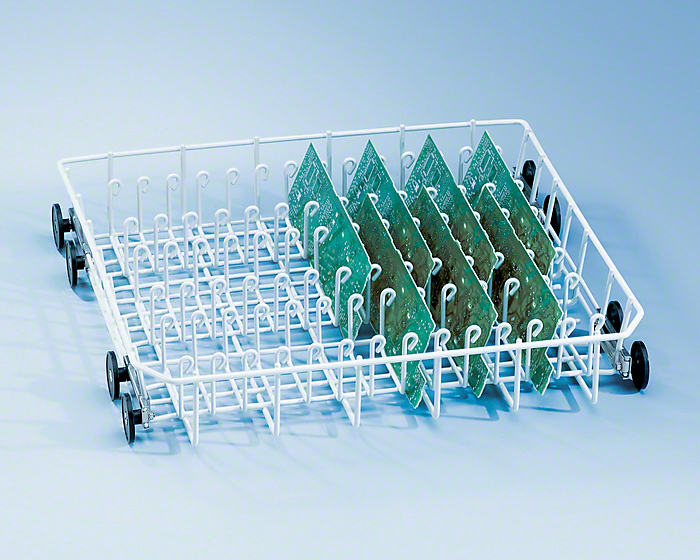

    Unterkorb U 500

    Unterkorb U500

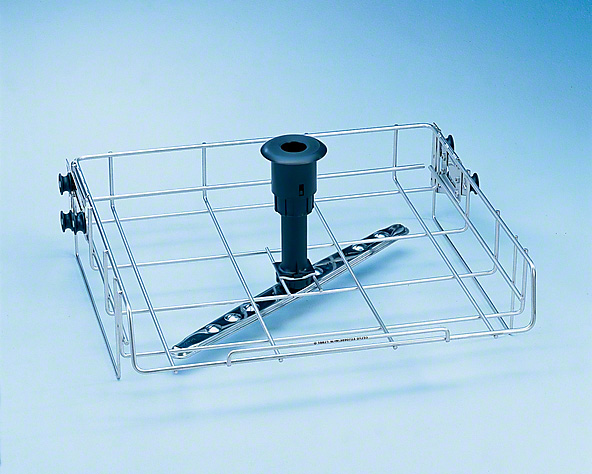

    Oberkorb Lafette O 188

    Oberkorb Lafette O188

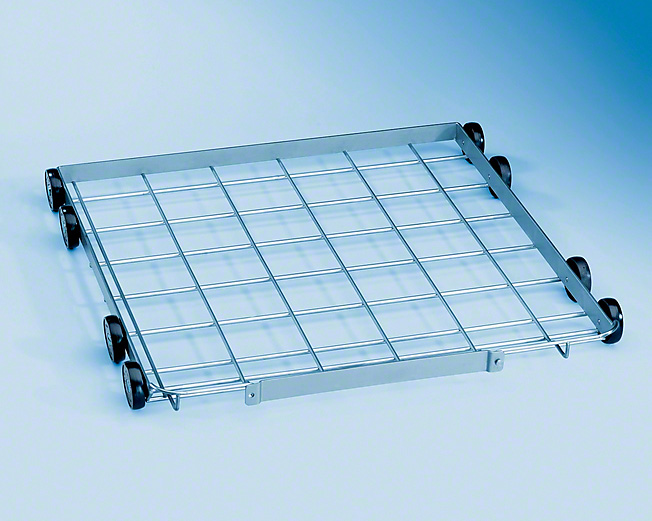

    Unterkorb lafette U 874

    Unterkorb Lafette U874





    Weiteres Zubehör

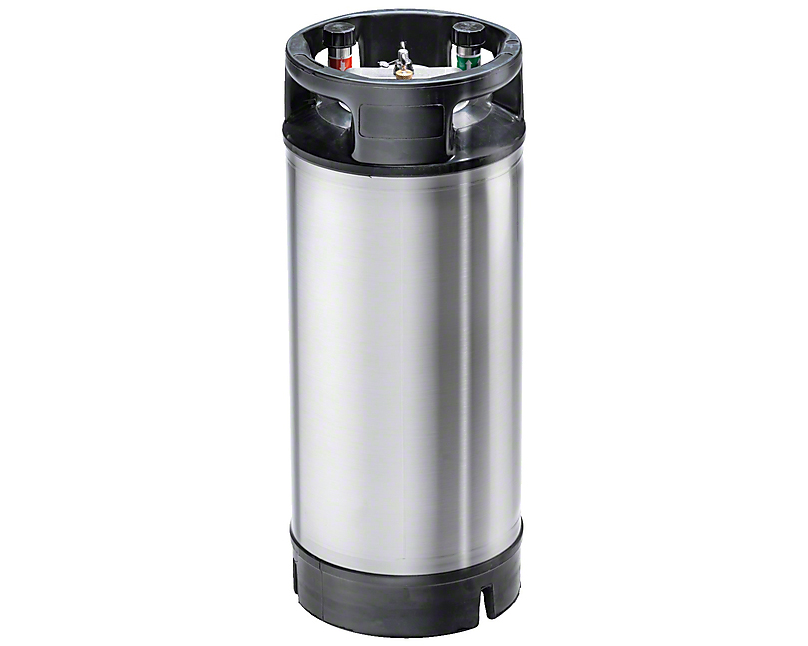

    VE-Patrone

    VE-Patrone

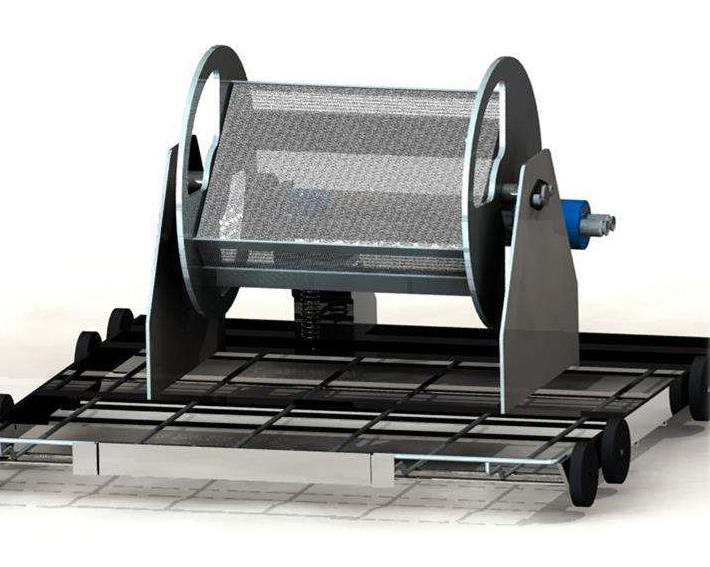

    Lafette mit Drehkorb

    Lafette mit Drehkorb







    Die Konstruktion von kundenspezifischen Halterungen ist möglich.

    Technische Daten

    TECHNISCHE DATEN

    EVO PCB PRO   /   EVO PCB PREMIUM
      Feinstreinigungsssysteme für Baugruppen (unbestückte und bestückte Leiterplatten), Misprints (fehlgedruckte Leiterplatten)
    Technologie Matthes EVOLUTION
    Reinigungskapazität pro Prozess (Europakarten 100 × 160 mm): 76 Stück mit Standard Ober- und Unterkorb (37 + 39 Stück)
    Volumen Tank 1 60 Liter
    Volumen Tank 2 — (Frischwassersystem für reproduzierbare Spülergebnisse)
    Spannungsversorgung 3PH 400V 32A CEE 50 Hz PE/N
    Leistungsaufnahme 4 kW
    Steuerung Eaton SPS mit 10,5“ Touch-Display / Miele Profitronic+
    Heizleistung Tank 1 3 kW Regelbereich 0-80 °C
    Trocknungsaggregat  Gebläse 0,3 kW / Heizregister 2,3 kW / Luftleistung 55 m3/h
    Hepa-Filter-Klasse H14 – Abscheidegrad (nach DIN EN 1822) 99,995 %
    Filtersystem Waschtank Grobfilter mit 25µ Kerzenfilter / Feinfilter mit 5µ Kerzenfilter
    Versorgungsanschluss 1 (Stadtwasser) 3/4“
    Versorgungsanschluss 2 (DI-Wasser) 3/4“
    Versorgungsanschluss 3 (Druckluft) 5 bar 0,2 NL Steuerdruck
    Ablaufverbindung (Spülmedium) DN 50
    Abluftverbindung Dampfkondensator
    Maschinenabmessungen B 1.565 mm × T 735 mm × H 1.460 mm (mit Signalleuchte 1.700 mm)
    Aufstellmaß mit Bodenwanne B 1.990 mm × T 800 mm × H 1.462 mm (mit Signalleuchte 1.702 mm)
    Betriebsgeräusch EN ISO 3746 < 65 dB(A)
    Leergewicht 440 kg
